Как трябва да се поставя еластичен съединител на редуктори Варвел (VARVEL)?

Следвайте изброените стъпки за да монтирате правилно вашия еластичен съединител Варвел

1. Отворете пакета, в който е опакован еластичният съединител.

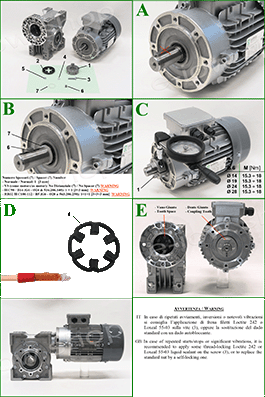

2. Отворете и разгледайте приложената листовка. В нея има снимки на всяка отделна стъпка от описаните по-долу в т.3 - т.8. На снимките по-долу, ще откриете номерирана всяка една от частите (1-7)
3. Демонтирайте шпонката, която е на вала на мотора ().
4. След демонтажа на шпонката, поставете на вала на мотора пластмасовото пръстенче (изделие 7 - дистанционна шайба), така че то да бъде максимално близо до корпуса на мотора. (снимка B)
5. След това поставете малката шпонка (изделие 6) в освободения от премахнатата в т.3 „стара“ шпонка (снимка B).
6. Монтирайте съединителя, като се стараете да вкарате малката шпонка (изделие 6) в шпонъчния канал на алуминиевата част на съединителя (изделие номер 1). Вкарайте я до крайната точка, в алуминиевия канал.
7. Затегнете съединителят с динамометричен ключ, според габарита на съединителя и според дадените по-долу (таблица 1) параметри.
8. Монтирайте редукторът върху вала на мотора и съединителя, като се стараете да паснат трите зъба в съответните три „гнезда“ на съединителя.
